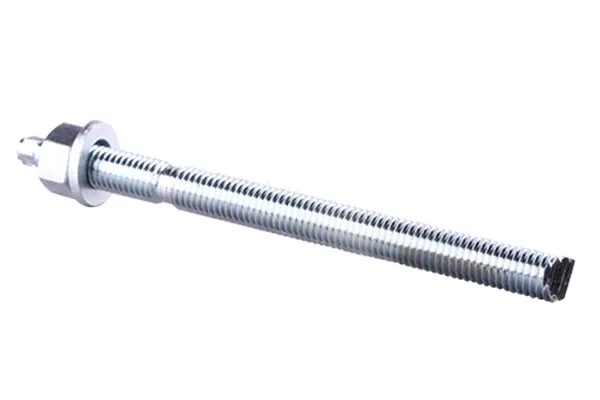

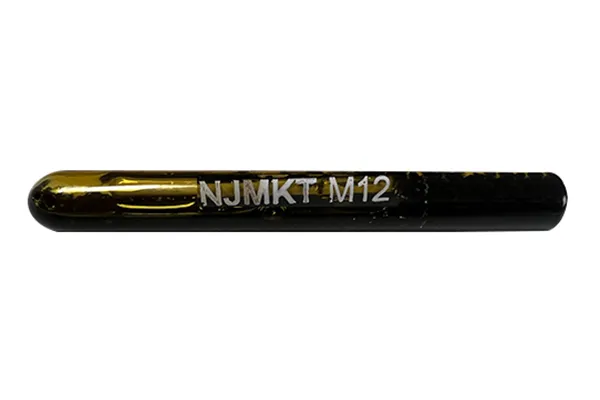

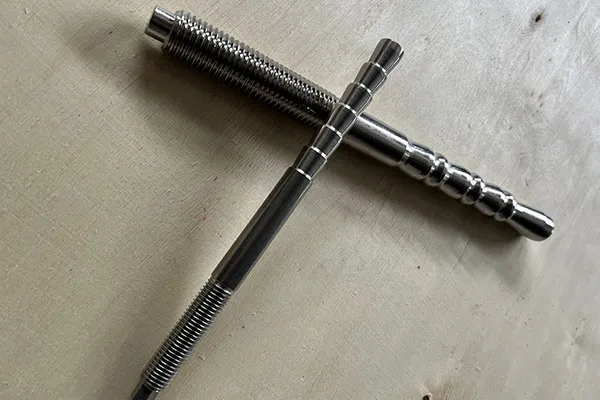

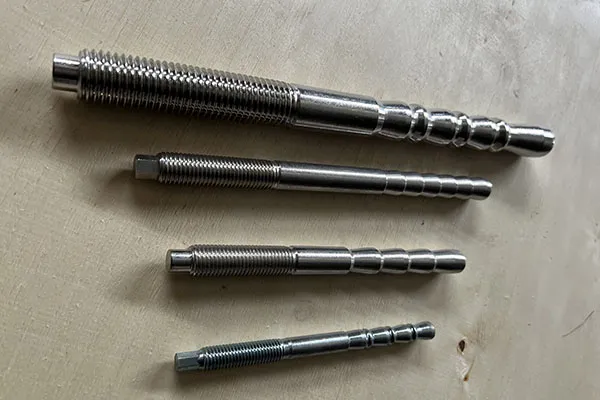

Anclaje de varilla roscada con cápsula de vidrio

Datos técnicos

Tamaño de la varilla de anclaje	Clase de material	Profundidad de empotramiento efectiva (mm)	Carga de tensión (kN) (nominal/diseño)		Carga cortante (kN) (nominal/diseño)
Tamaño de la varilla de anclaje	Clase de material	Profundidad de empotramiento efectiva (mm)	Hormigón agrietado	Hormigón no agrietado	Hormigón agrietado
M8	5.8	80	4.0/2.2	12.1/6.7	7.3/5.6
	8.8		4.0/2.2	12.1/6.7	11.7/9.0
	304		4.0/2.2	12.1/6.7	3.8/3.0
	316		4.0/2.2	12.1/6.7	8.2/6.3
M10	5.8	90	5.7/3.1	17.0/9.4	11.6/8.9
	8.8		5.7/3.1	17.0/9.4	18.6/14.3
	304		5.7/3.1	17.0/9.4	61/4.7
	316		5.7/3.1	17.0/9.4	131/10.0
M12	5.8	110	8.3/4.6	24.9/13.8	16.9/12.9
	8.8		8.3/4.6	24.9/13.8	26.9/20.7
	304		8.3/4.6	24.9/13.8	8.9/6.8
	316		8.3/4.6	24.9/13.8	19.0/14.6
M16	5.8	125	12.6/7.0	37.7/20.9	31.4/24.2
	8.8		12.6/7.0	37.7/20.9	50.2/38.6
	304		12.6/7.0	37.7/20.9	16.5/12.7
	316		12.6/7.0	37.7/20.9	35.3/27.2
M20	5.8	170	21.4/11.9	64.1/35.6	49.0/37.6
	8.8		21.4/11.9	64.1/35.6	78.4/60.3
	304		21.4/11.9	64.1/35.6	25.7/19.8
	316		21.4/11.9	64.1/35.6	55.1/42.4
M24	5.8	210	31.7/17.6	95.0/52.8	70.6/54.3
	8.8		31.7/17.6	95.0/52.8	112.9/86.8
	304		31.7/17.6	95.0/52.8	37.1/28.5
	316		31.7/17.6	95.0/52.8	79.4/61.1

Aplicaciones

Adecuado para mejorar la resistencia y la estabilidad de estructuras de hormigón, incluidos edificios, puentes y diversas instalaciones industriales.

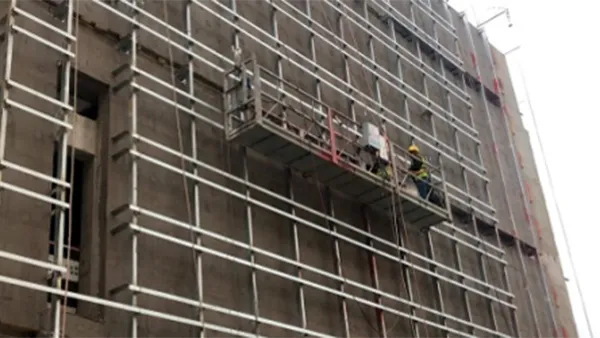

Refuerzo de fachada

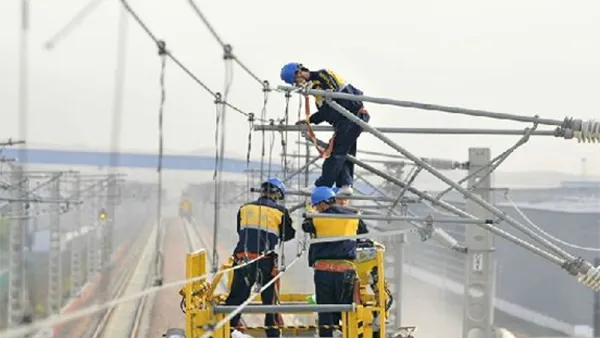

Anclaje de apoyos de líneas aéreas de contacto y plataformas de evacuación

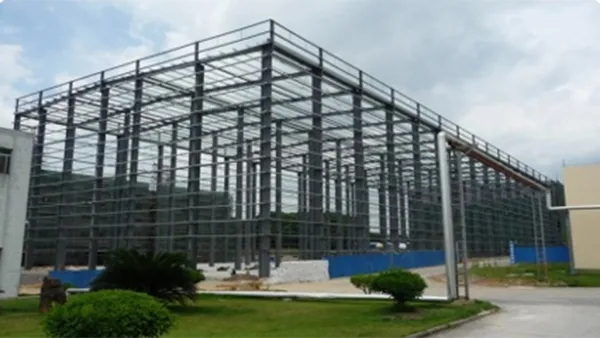

Anclaje de carga para estructuras de acero

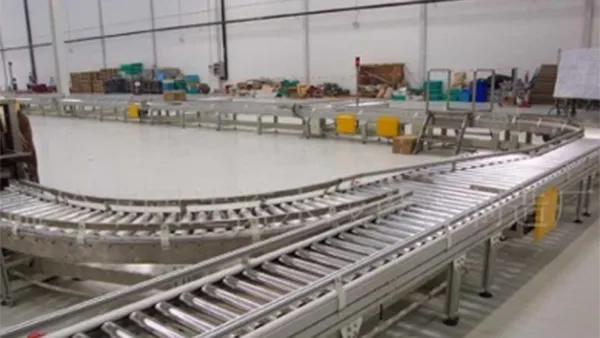

Refuerzo para maquinaria, sistemas de transporte e instalaciones de almacenamiento.
Refuerzo de placas de cubierta inyectadas

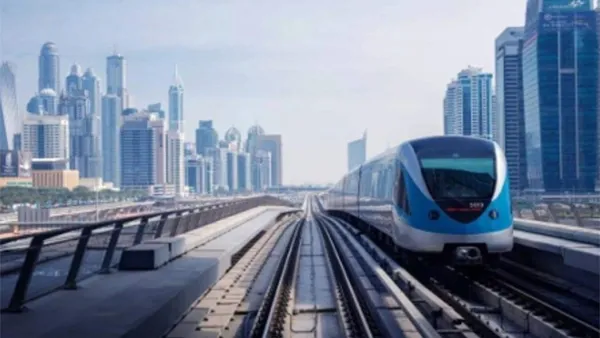

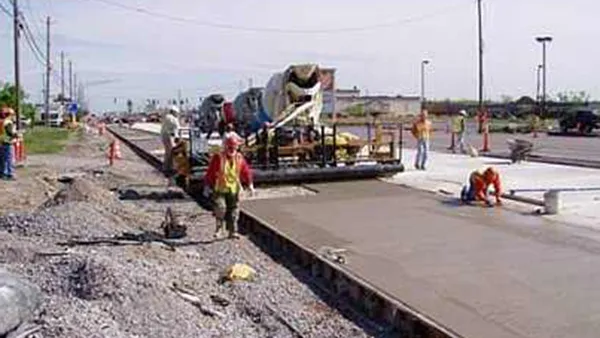

Tránsito ferroviario, puentes y pretensado de hormigón
Barreras acústicas y muros acústicos
Refuerzo de capas de hormigón y juntas estructurales

Caracterísiticas

Diseñado para una instalación rápida y sencilla, reduciendo el tiempo en el sitio y mejorando la eficiencia del proyecto.
La resina de fraguado rápido garantiza una unión fuerte en poco tiempo, acelerando el proceso de construcción.
Ideal para proyectos con distancias de borde limitadas o espacios reducidos entre anclajes, ofreciendo flexibilidad en varios diseños de construcción.
Estos anclajes de varilla roscada se pueden soldar, lo que permite una mayor personalización y adaptabilidad en una variedad de aplicaciones.
