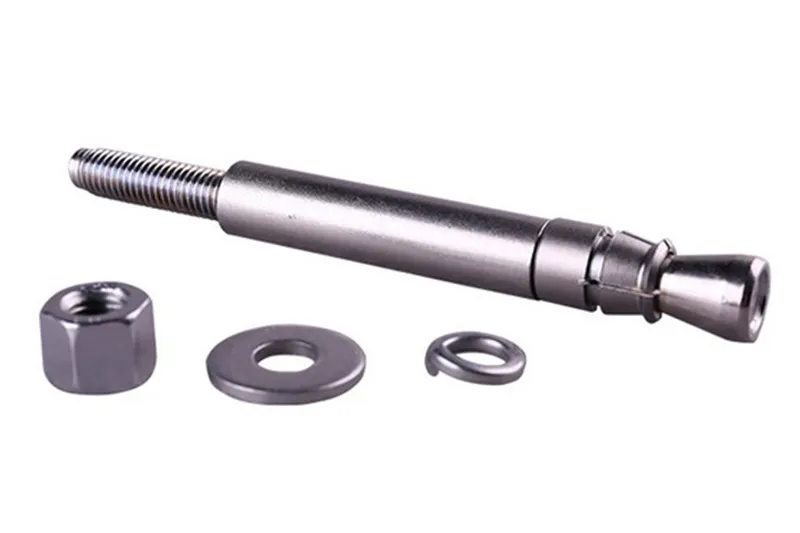

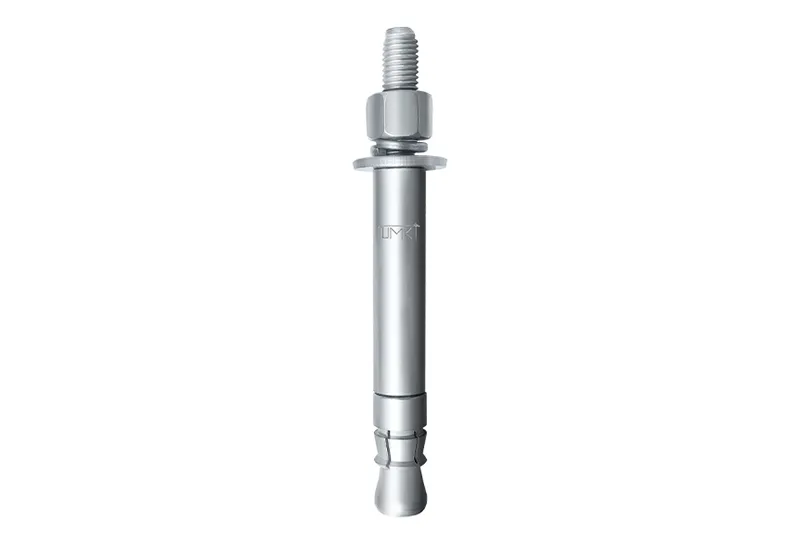

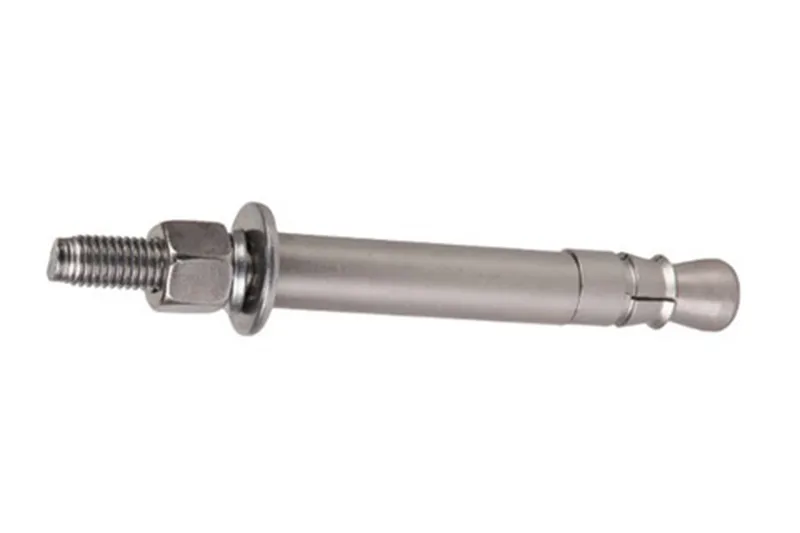

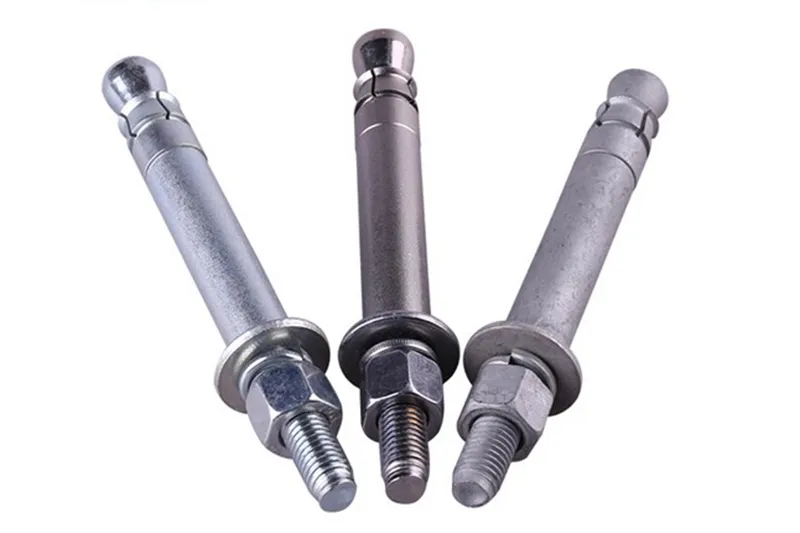

El anclaje autoperforante o autoexcavado es un sistema de anclaje mecánico prediseñado compuesto por un anillo de corte, un manguito de expansión, una varilla roscada, una arandela elástica, una arandela plana y una tuerca. Fabricado en acero al cromo-aleado, ofrece alta resistencia a la tracción y excelente tenacidad, lo que lo hace ideal para aplicaciones estructurales de alta resistencia.
Solicite una cotización
Datos técnicos
Anclaje de socavado preajustado (acero inoxidable)
Tamaño de la varilla de anclaje
Clase de material
Profundidad de empotramiento efectiva (mm)
Carga de tensión (kN) (nominal/diseño)
Carga cortante (kN) (nominal/diseño)
Hormigón agrietado
Hormigón no agrietado
Hormigón agrietado
Hormigón no agrietado
M6
304
50
4.2*/3.5
4.2*/
3.5
2.1/1.8
2.1/1.8
316
9.0*/
7.5
9.0*/
7.5
4.5/3.8
4.5/3.8
M8
304
70
7.7/6.4
7.7/6.4
3.8/3.2
3.8/3.2
90
7.7/6.4
7.7/6.4
3.8/3.2
3.8/3.2
316
70
16.5/13.7
16.5/13.7
8.2/6.9
8.2/6.9
90
16.5/13.7
16.5/13.7
8.2/6.9
8.2/6.9
M10
304
70
12.2*/
10.2
12.2*/
10.2
6.1/5.1
6.1/5.1
100
12.2/10.2
12.2/10.2
6.1/5.1
6.1/51
316
70
20.5/11.4
26.1*/
21.8
13.1/10.9
13.1/10.9
100
26.1/21.8
261/21.8
13.1/10.9
13.1/10.9
M12
304
316
70
17.7/14.8
17.7/14.8
8.9/7.4
8.9/7.4
80
100
17.7*/
14.8
17.7*/
14.8
8.9/7.4
8.9/7.4
17.7*/
14.8
17.7*/
14.8
8.9/7.4
8.9/7.4
120
17.7*/
14.8
17.7*/
14.8
8.9/7.4
8.9/7.4
70
20.5/11.4
28.7/15.9
19.0/15.8
19.0/15.8
80
25.0/13.9
35.1/19.5
19.0/15.8
19.0/15.8
100
35.0/19.5
37.9*/
31.6
19.0/15.8
19.0/15.8
120
37.9*/
31.6
37.9*/
31.6
19.0/15.8
19.0/15.8
M16
304
100
33.0/27.5
33.0/27.5
16.5/13.7
16.5/13.7
130
33.0*/
27.5
33.0*/
27.5
16.5/13.7
16.5/13.7
165
33.0*/
27.5
33.0*/
27.5
16.5/13.7
16.5/13.7
316
100
35.0/19.4
49.0/27.2
35.3/29.4
35.3/29.4
130
51.9/28.8
70.7*/
58.9
35.3/29.4
35.3/29.4
165
70.7*/
58.9
70.7*/
58.9
35.3/29.4
35.3/29.4
M20
304
170
50.5*/
42.9
50.5*/
42.9
25.7/21.4
25.7/21.4
210
50.5*/
42.9
50.5*/
42.9
25.7/21.4
25.7/21.4
316
170
77.6/43.1
108.6/60.3
551/45.9
55.1/45.9
210
106.5/59.2
110.3*/
90.9
551/45.9
55.1/45.9
Anclaje de socavado pasante (acero inoxidable)
Tamaño de la varilla de anclaje
Clase de material
Profundidad de empotramiento efectiva (mm)
Carga de tensión (kN) (nominal/diseño)
Carga cortante (kN) (nominal/diseño)
Hormigón agrietado
Hormigón no agrietado
Hormigón agrietado
Hormigón no agrietado
M6
304
50
4.2*/
3.5
4.2*/
3.5
11.0/9.2
11.0/9.2
316
9.0*/
7.5
9.0*/
7.5
23.6/19.7
23.6/19.7
M8
304
70
7.7/6.4
7.7/6.4
14.7/12.3
14.7/12.3
90
7.7/6.4
7.7/6.4
14.7/12.3
14.7/12.3
316
70
16.5/13.7
16.5/13.7
31.6/26.3
31.6/26.3
90
16.5/13.7
16.5/13.7
31.6/26.3
31.6/26.3
M10
304
70
12.2*/
10.2
12.2*/
10.2
19.0/15.8
19.0/15.8
100
12.2/10.2
12.2/10.2
16.7/13.9
16.7/13.9
316
70
20.5/11.4
261*/
21.8
40.7/33.9
40.7/33.9
100
26.1/21.8
26.1/21.8
35.8/29.8
35.8/29.8
M12
304
316
70
17.7/14.8
17.7/14.8
23.7/19.8
23.7/19.8
80
17.7*/
14.8
17.7*/
14.8
23.7/19.8
23.7/19.8
100
17.7*/
14.8
17.7*/
14.8
23.7/19.8
23.7/19.8
120
17.7*/
14.8
17.7*/
14.8
23.7/19.8
23.7/19.8
70
20.5/11.4
28.7/15.9
50.8/42.3
50.8/42.3
80
25.0/13.9
35.1/19.5
50.8/42.3
50.8/42.3
100
35.0/19.5
37.9*/
31.6
50.8/42.3
50.8/42.3
120
37.9*/
31.6
37.9*/
31.6
50.8/42.3
50.8/42.3
M16
304
100
33.0/27.5
33.0/27.5
35.3/29.4
35.3/29.4
130
33.0*/
27.5
33.0*/
27.5
35.3/29.4
35.3/29.4
165
33.0*/
27.5
33.0*/
27.5
35.3/29.4
35.3/29.4
316
100
35.0/19.4
49.0/27.2
75.6/63.0
75.6/63.0
130
51.9/28.8
70.7*/
58.9
75.6/63.0
75.6/63.0
165
70.7*/
58.9
70.7*/
58.9
75.6/63.0
75.6/63.0
M20
304
170
50.5*/
42.9
50.5*/
42.9
93.7/78.1
93.7/781
210
50.5*/
42.9
50.5*/
42.9
93.7/78.1
93.7/78.1
316
170
77.6/43.1
108.6/60.3
200.8/167.3
200.8/167.3
210
106.5/59.2
110.3*/
90.9
200.8/167.3
200.8/167.3
Aplicaciones

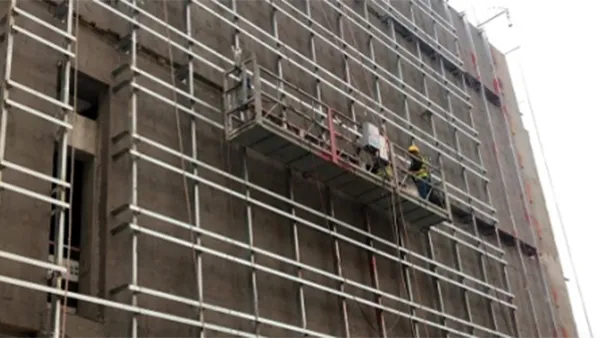

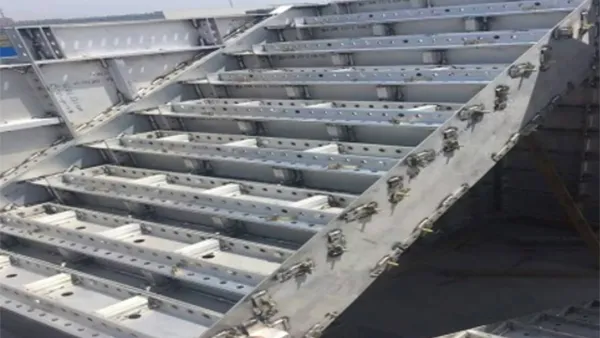

Fijación de soportes y submarcos de muro cortina

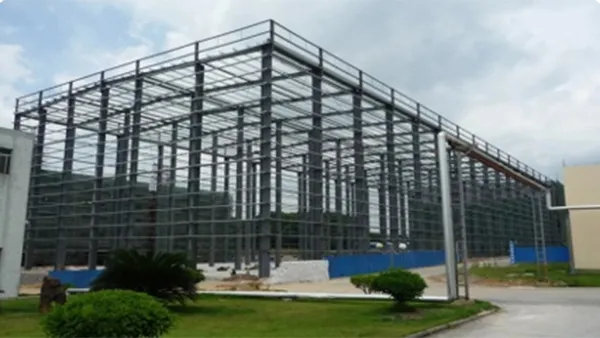

Anclaje de carga para estructuras de acero
Anclaje de placas de peldaños de escalera y cubrejuntas

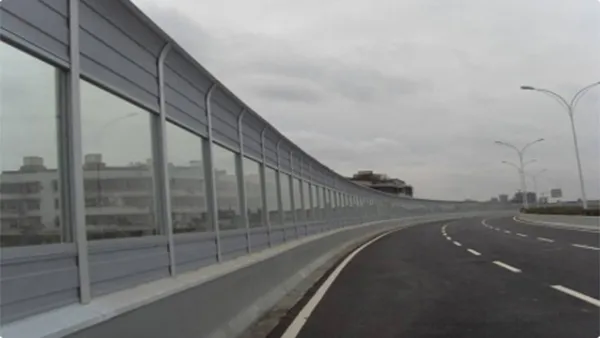

Instalación de barreras de seguridad y muros de aislamiento acústico

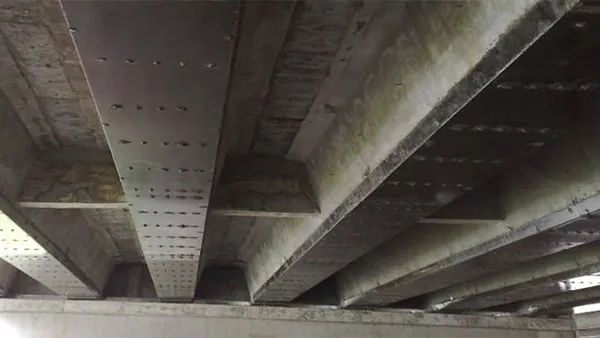

Fijación de placas de acero para refuerzo de acero adherido

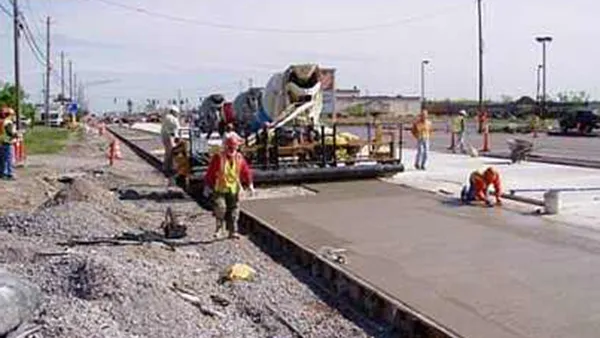

Anclaje para superposición de hormigón y puntos de conexión estructural

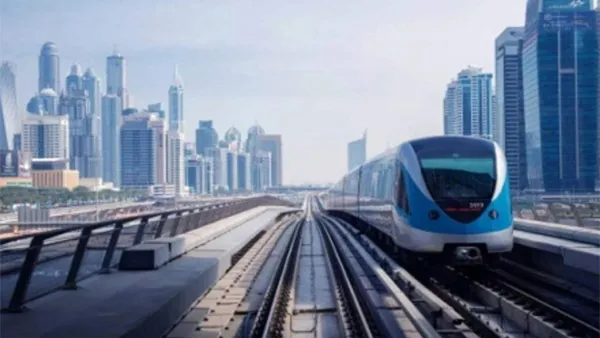

Sistema de anclaje para tránsito ferroviario

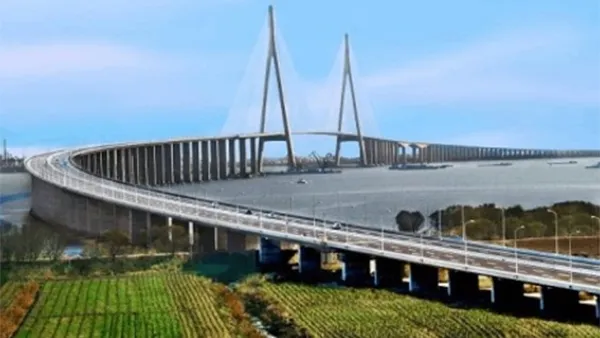

Sistemas de anclaje de puentes y carreteras
Caracterísiticas
No requiere perforación secundaria, instalación eficiente y que ahorra tiempo.
Excelente durabilidad con excelente soldabilidad y resistencia al calor.
Baja tensión de expansión, compatible con varios grados de hormigón.
Disponible en diferentes materiales y opciones de protección contra la corrosión según las demandas ambientales.
El mecanismo de bloqueo diseñado proporciona una capacidad de tracción y corte confiable.
Diseño simple con fuerte rendimiento sísmico y resistencia a la abrasión.
Informes de pruebas
Nuestros anclajes mecánicos se someten a pruebas para garantizar su fiabilidad estructural y rendimiento en condiciones exigentes. Los siguientes informes confirman el cumplimiento de las principales normas del sector:
Informe de prueba de resistencia a la tracción y al corte (M10, M16, M20, M24)
Informe de resistencia sísmica
Informe de resistencia a la fatiga (2 millones de ciclos)
Informe de prueba de protección contra la corrosión por niebla salina
Informe de certificación del desempeño de seguridad
