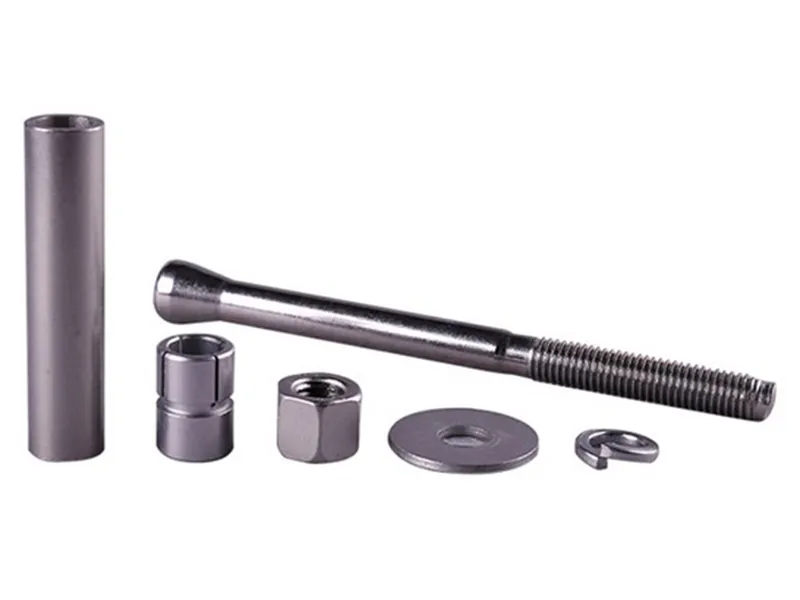

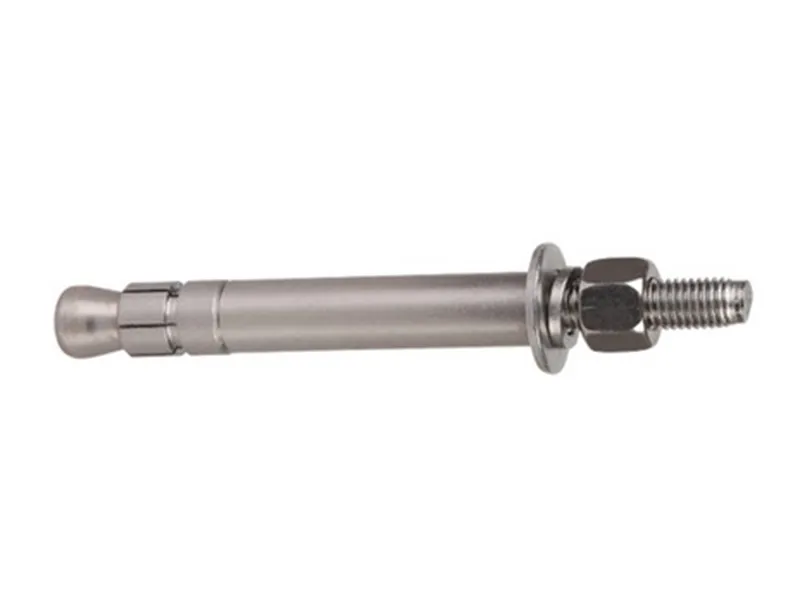

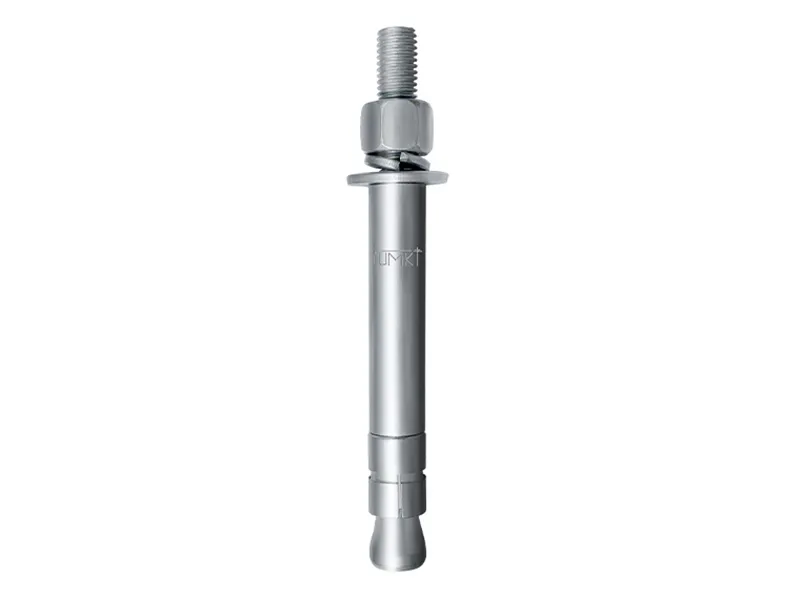

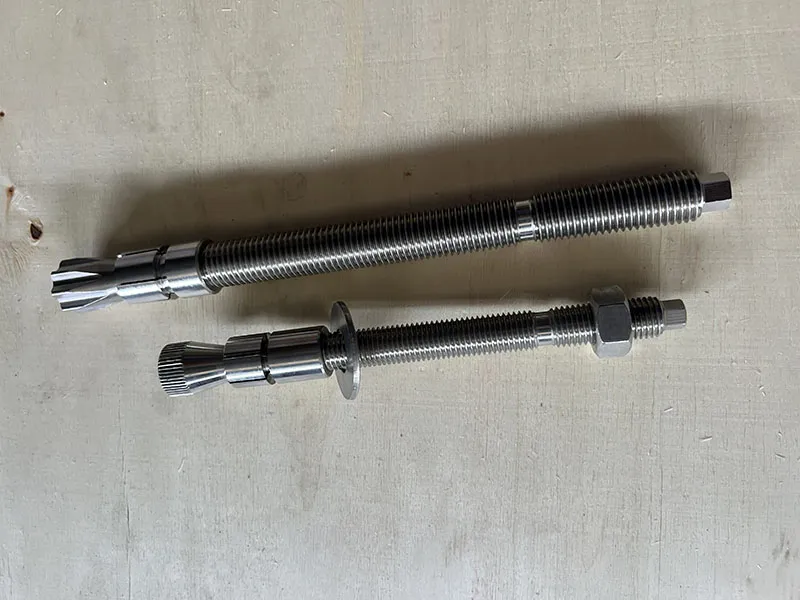

El anclaje de socavado o excavado está diseñado para una fijación segura en hormigón tras la instalación, mediante un mecanismo de enclavamiento mecánico que elimina la necesidad de una segunda expansión del orificio. Disponible en una amplia gama de diámetros y materiales, es ideal para aplicaciones estructurales exigentes que requieren un alto rendimiento a la tracción y al cizallamiento.
Opciones de material:
Acero al carbono (grados 4.6–4.8)
Acero aleado (grados 5.8–12.9)
Acero inoxidable (A2-50, A4-70, A4-80, etc.)
Aleación de titanio TA2
Solicite una cotización
Datos técnicos
Anclaje de socavado preajustado (acero inoxidable)
Clase de material
Profundidad de empotramiento efectiva (mm)
Carga de tensión (kN) (nominal/diseño)
Carga cortante (kN) (nominal/diseño)
Hormigón agrietado
Hormigón no agrietado
Hormigón agrietado
Hormigón no agrietado
304
70
7.7/6.4
7.7/6.4
3.8/3.2
3.8/3.2
90
7.7/6.4
7.7/6.4
3.8/3.2
3.8/3.2
316
70
16.5/13.7
16.5/13.7
8.2/6.9
8.2/6.9
90
16.5/13.7
16.5/13.7
8.2/6.9
8.2/6.9
304
70
12.2*/
10.2
12.2*/
10.2
6.1/51
61/5.1
100
12.2/10.2
12.2/10.2
61/51
61/5.1
316
70
20.5/11.4
26.1*/
21.8
131/10.9
131/10.9
100
261/21.8
261/21.8
131/10.9
131/10.9
304
70
17.7/14.8
17.7/14.8
8.9/7.4
8.9/7.4
80
17.7*/
14.8
17.7*/
14.8
8.9/7.4
8.9/7.4
100
17.7*/
14.8
17.7*/
14.8
8.9/7.4
8.9/7.4
120
17.7*/
14.8
17.7*/
14.8
8.9/7.4
8.9/7.4
316
70
20.5/11.4
28.7/15.9
19.0/15.8
19.0/15.8
80
25.0/13.9
351/19.5
19.0/15.8
19.0/15.8
100
35.0/19.5
37.9*/
31.6
19.0/15.8
19.0/15.8
120
37.9*/
31.6
37.9*/
31.6
19.0/15.8
19.0/15.8
304
100
33.0/27.5
33.0/27.5
16.5/13.7
16.5/13.7
130
33.0*/
27.5
33.0*/
27.5
16.5/13.7
16.5/13.7
165
33.0*/
27.5
33.0*/
27.5
16.5/13.7
16.5/13.7
316
100
35.0/19.4
49.0/27.2
35.3/29.4
35.3/29.4
130
51.9/28.8
70.7*/
58.9
35.3/29.4
35.3/29.4
165
70.7*/
58.9
70.7*/
58.9
35.3/29.4
35.3/29.4
304
170
50.5*/
42.9
50.5*/
42.9
25.7/21.4
25.7/21.4
210
50.5*/
42.9
50.5*/
42.9
25.7/21.4
25.7/21.4
316
170
776/43.1
108.6/60.3
55.1/45.9
55.1/45.9
210
106.5/59.2
110.3*/
90.9
55.1/45.9
55.1/45.9
304
210
74.0*/
61.7
74.0*/
61.7
37.0/30.8
37.0/30.8
316
210
106.5/59.2
1491/82.8
79.3/661
79.3/661
304
250
96.4*/
80.3
96.4*/
80.3
48.2/40.2
48.2/40.2
316
250
138.3/76.8
193.7/107.6
103.3/86.1
103.3/861
Anclaje de socavado pasante (acero inoxidable)
Tamaño de la varilla de anclaje
Clase de material
Profundidad de empotramiento efectiva (mm)
Carga de tensión (kN) (nominal/diseño)
Carga cortante (kN) (nominal/diseño)
Hormigón agrietado
Hormigón no agrietado
Hormigón agrietado
Hormigón no agrietado
M8
304
70
7.7/6.4
7.7/6.4
14.7/12.3
14.7/12.3
90
7.7/6.4
7.7/6.4
14.7/12.3
14.7/12.3
316
70
16.5/13.7
16.5/13.7
31.6/26.3
31.6/26.3
90
16.5/13.7
16.5/13.7
31.6/26.3
31.6/26.3
M10
304
70
12.2*/
10.2
12.2*/
10.2
19.0/15.8
19.0/15.8
100
12.2/10.2
12.2/10.2
16.7/13.9
16.7/13.9
316
70
20.5/11.4
26.1*/
21.8
40.7/33.9
40.7/33.9
100
261/21.8
261/21.8
35.8/29.8
35.8/29.8
M12
304
70
17.7/14.8
17.7/14.8
23.7/19.7
23.7/19.7
80
17.7*/
14.8
17.7*/
14.8
23.7/19.8
23.7/19.8
100
17.7*/
14.8
17.7*/
14.8
23.7/19.8
23.7/19.8
120
17.7*/
14.8
17.7*/
14.8
23.7/19.8
23.7/19.8
316
70
20.5/11.4
28.7/15.9
50.8/42.3
50.8/42.3
80
25.0/13.9
351/19.5
50.8/42.3
50.8/42.3
100
35.0/19.5
37.9*/
31.6
50.8/42.3
50.8/42.3
120
37.9*/
31.6
37.9*/
31.6
50.8/42.3
50.8/42.3
M16
304
100
33.0/27.5
33.0/27.5
35.3/29.4
35.3/29.4
130
33.0*/
27.5
33.0*/
27.5
35.3/29.4
35.3/29.4
165
33.0*/
27.5
33.0*/
27.5
35.3/29.4
35.3/29.4
316
100
35.0/19.4
49.0/27.2
75.6/63.0
75.6/63.0
130
51.9/28.8
70.7*/
58.9
75.6/63.0
75.6/63.0
165
70.7*/
58.9
70.7*/
58.9
75.6/63.0
75.6/63.0
M20
304
170
50.5*/
42.9
50.5*/
42.9
93.7/78.1
93.7/78.1
210
50.5*/
42.9
50.5*/
42.9
93.7/78.1
93.7/781
316
170
77.6/43.1
108.6/60.3
200.8/167.3
200.8/167.3
210
106.5/59.2
110.3*/
90.9
200.8/167.3
200.8/167.3
M24
M27
304
210
74.0*/
61.7
74.0*/
61.7
108.5/90.4
108.5/90.4
316
210
106.5/59.2
149.1/82.8
232.6/193.9
232.6/193.9
304
250
96.4*/
80.3
96.4*/
80.3
120.1/100.0
120.1/100.0
316
250
138.3/76.8
193.7/107.6
257.2/214.3
257.2/214.3
Aplicaciones

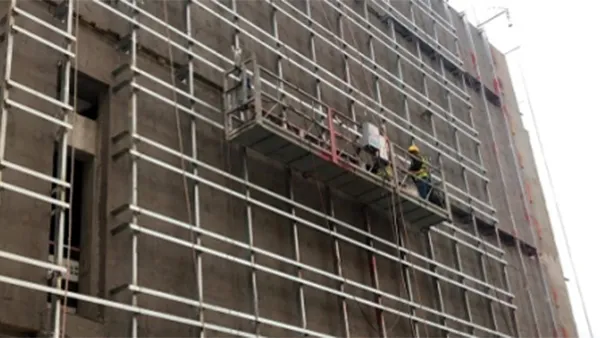

Fijación de soportes y submarcos de muro cortina

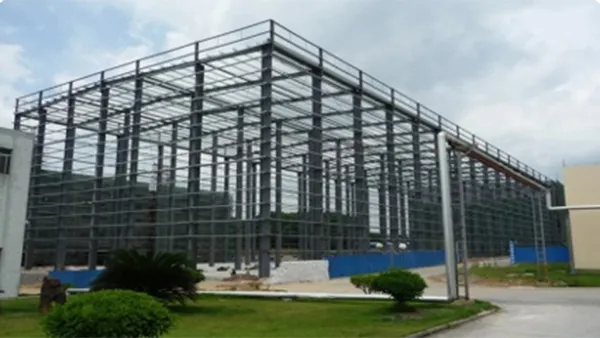

Anclaje de carga para estructuras de acero

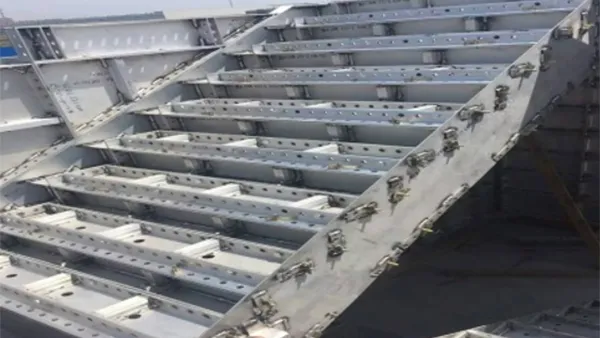

Anclaje de placas de peldaños de escalera y cubrejuntas

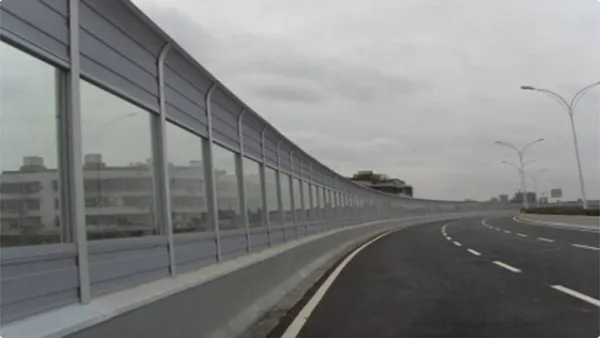

Instalación de barreras de seguridad y muros de aislamiento acústico

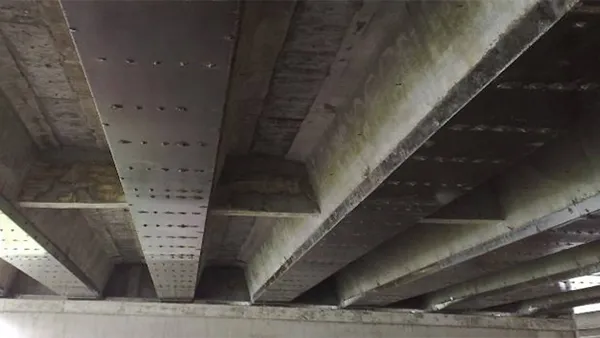

Fijación de placas de acero para refuerzo de acero adherido
Anclaje para superposición de hormigón y puntos de conexión estructural

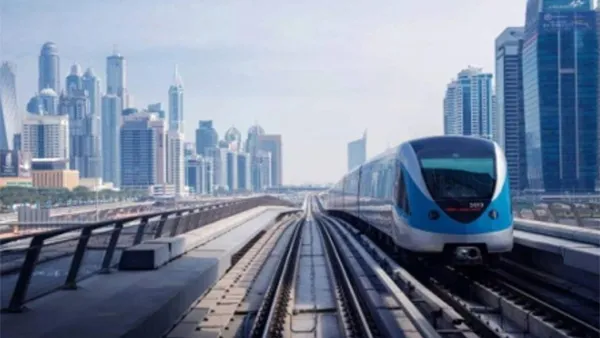

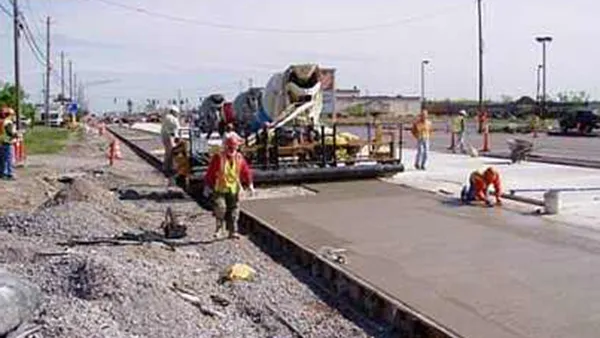

Sistema de anclaje para tránsito ferroviario

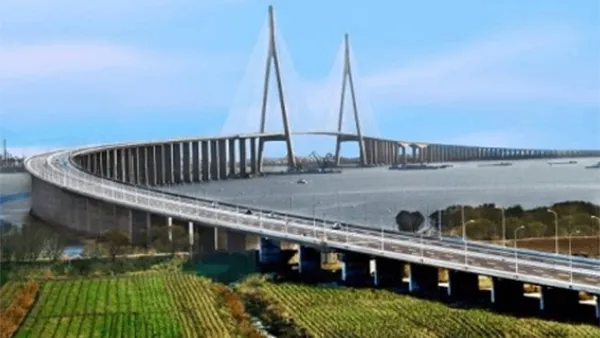

Sistemas de anclaje de puentes y carreteras
Caracterísiticas
Sin necesidad de escariado secundario de orificios, instalación rápida y eficiente.
Excelente durabilidad y soldabilidad, apto para entornos de alta temperatura.
Baja tensión de expansión, compatible con diversos sustratos de hormigón.
Disponible en múltiples materiales y acabados con protección contra la corrosión para adaptarse a las diferentes condiciones de la obra.
Su mecanismo de bloqueo de ingeniería garantiza un rendimiento fiable a la tracción y al cizallamiento.
Estructura sencilla con alta resistencia sísmica, a la abrasión y alta estabilidad térmica.
Informes de pruebas
Nuestros anclajes de socavado se someten a pruebas para verificar su fiabilidad mecánica y durabilidad a largo plazo en entornos estructurales exigentes. Los siguientes informes confirman su conformidad con las normas reconocidas:
Informe de resistencia sísmica
Informe de resistencia al fuego (120 minutos)
Informe de prueba de resistencia a la tracción y al corte
Informe sobre galvanizado por inmersión en caliente
Informe de resistencia a la fatiga (2 millones de ciclos)
