    Anclaje acuñado

    Anclajes de expansión para hormigón y mampostería

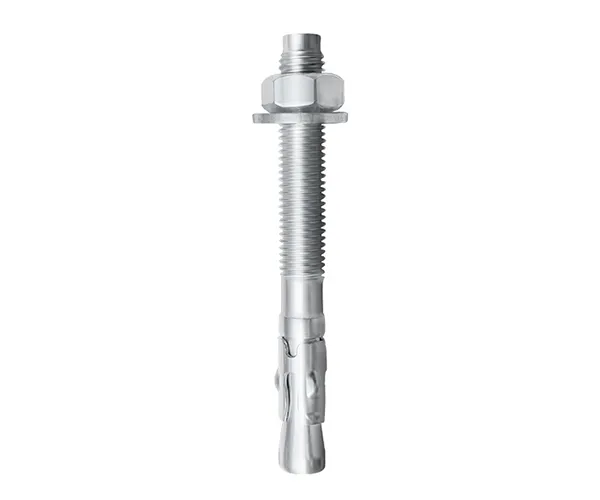

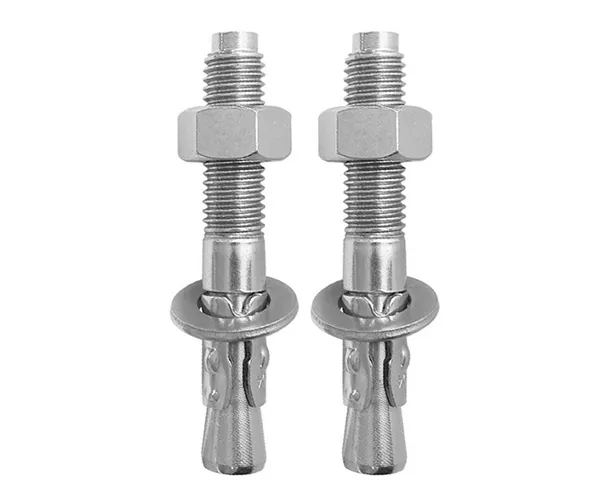

    El anclaje acuñado es un sujetador mecánico versátil diseñado para anclajes en hormigón (≥C20) y piedra dura natural. Fabricado con acero de aleación de grado 5.8/8.8, acero inoxidable A2/A4 (grados 50/70/80) o aleación de titanio TA2, ofrece una combinación de alta capacidad de tracción, facilidad de instalación y una expansión duradera.

    Aplicaciones
    • Adecuado para zonas de tensión o hormigón fisurado (≥C20) y sustratos de piedra natural.
    • Anclaje de equipos, acero para canales, rieles y soportes.
    • Fijación bajo impacto o cargas dinámicas.
    • Conexiones estructurales para vigas y columnas.
    • Fijación de muros exteriores, tuberías y uso general.
    • Ideal para aplicaciones estructurales de carga media y ligera.
    Solicite una cotización
    Datos técnicos
    Tamaño de la varilla de anclaje Profundidad del agujero (mm) Longitud del anclaje (mm) Carga de tensión (kN) Carga cortante (kN)
    Hormigón agrietado Hormigón no agrietado Hormigón agrietado/no agrietado
    5.8/8.8/304 5.8/8.8/304 5.8 8.8 304
    M6 42-52 50-65 2 2.8 3.1 4.9 1.6
    M8 44-54 75-95 2.2 3.1 4 6.4 2.1
    44-84 95-115 3.7 5.3 4 6.4 2.1
    M10 55-65 90-130 3.3 4.6 6.4 10.2 6.1
    M12 72-82 115-145 5.4 7.6 9.3 14.8 8.9
    87-122 185-255 10 14 17.3 14.8 8.9
    M16 85-100 140-165 7.8 10.9 17.3 27.6 9.1
    85-140 215-295 11.6 16.3 17.3 27.6 9.1
    M20 98 98 8.8 12.3 26.9 43.1 14.1
    98-123 98-123 11.2 15.7 26.9 43.1 14.1
    M24 100-130 100-130 12.1 17 38.8 62.1 20.4
    Caracterísiticas
    • Varilla roscada forjada en frío y clip de expansión laminado en frío para una calidad constante.
    • El tratamiento especial de la superficie garantiza una expansión suave y fiable.
    • Diseñado para distancias de borde estrechas y requisitos de espaciado reducidos.
    • El indicador de profundidad de empotramiento permite la inspección visual.
    • La varilla roscada se puede ajustar durante la instalación sin riesgo de rotura.
    • El manguito de expansión en forma de cuña proporciona un anclaje seguro posterior a la instalación.
    • Disponible en múltiples profundidades de empotramiento para optimizar el rendimiento de carga.
    • Admite tanto fijación pasante como instalación preposicionada
    • La expansión se logra con una rotación mínima de la tuerca, lo que garantiza un anclaje efectivo en las zonas de tensión.
