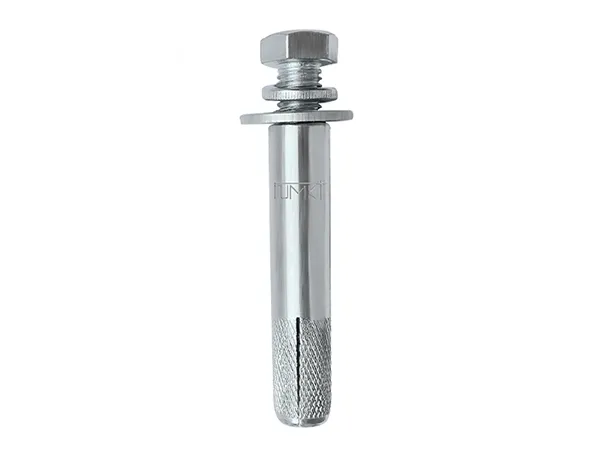

Anclaje insertable

Datos técnicos

Diámetro de rosca interna	Profundidad del agujero (mm)	Longitud del anclaje (mm)	Carga de tensión (kN)		Carga cortante (kN)
			Hormigón agrietado	Hormigón no agrietado	Hormigón agrietado/no agrietado
			5.8/8.8/304	5.8/8.8/304	5.8	8.8	304
M6	27	25	1.3	1.8	3.1	4.9	1.6
M8	44	40	3.3	4.6	4	6.4	2.1
	27	25	1.7	2.4	4	6.4	2.1
	33	30	1.8	2.6	4	6.4	2.1
M10	44	40	4.1	5.8	6.4	10.2	6.1
	27	25	2.1	3	6.4	10.2	6.1
	33	30	2.3	3.3	6.4	10.2	6.1
M12	55	50	5	7.1	9.3	14.8	8.9
M12	27	25	2.6	3.6	9.3	14.8	8.9
M16	70	65	8.6	12.1	17.3	27.6	9.1
M20	85	80	13	18.3	26.9	43.1	14.1

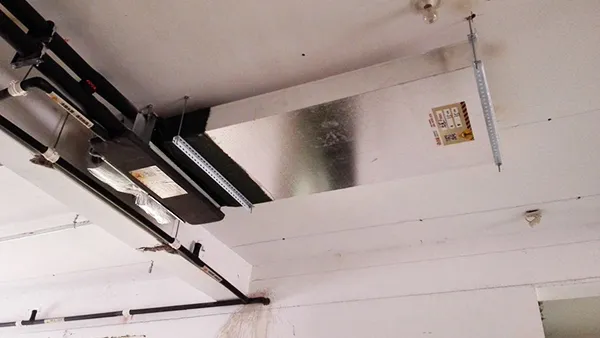

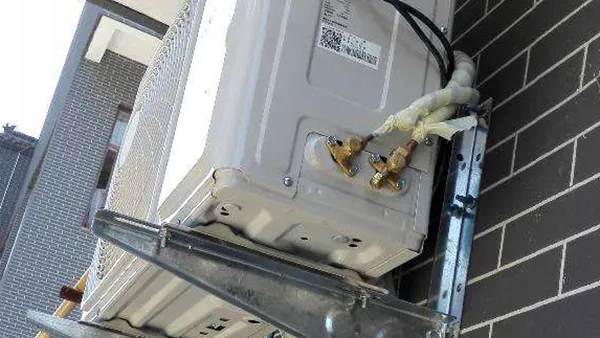

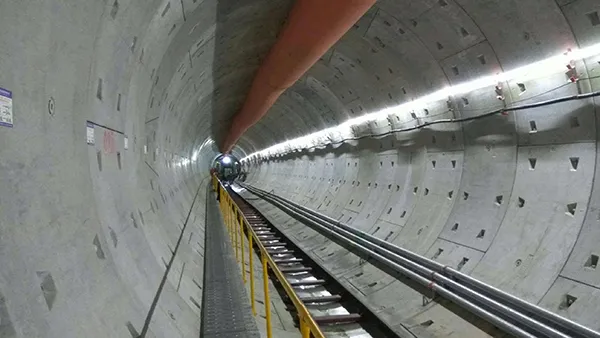

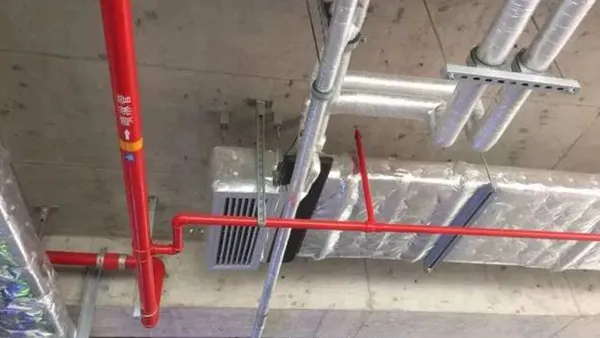

Aplicaciones

Caracterísiticas

Fabricado con materias primas sin procesamiento adicional, lo que garantiza un anclaje mecánico fiable.

Apto para fijaciones repetidas con varillas roscadas de igual longitud.

Requiere poca profundidad de perforación para su instalación.

Se puede fijar con herramientas de impacto neumáticas o manuales para una instalación flexible.

La superficie de expansión ranurada mejora la resistencia del anclaje

Las roscas internas permanecen intactas y no se ven afectadas durante el ajuste.

La confirmación visual permite una verificación de instalación rápida y sencilla
